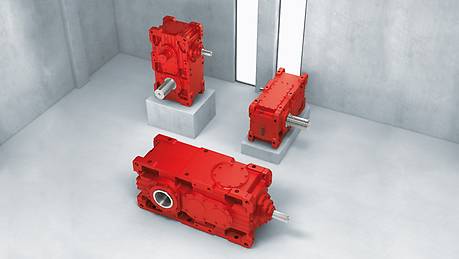

Xシリーズ インダストリアルギヤユニット

堅牢なXシリーズインダストリアルギヤユニットは、反転型ハウジングと広範囲に及ぶ減速比を特長としています。細かく段階的なサイズ設定により、さまざまな設置や使用条件に対応します。

過酷な使用条件に適した堅牢なヘリカルギヤ / ベベル・ヘリカルギヤ減速機

Xシリーズのギヤユニットハウジングは反転できるため、非常に実用的です。1台のハウジングで左右両方の軸配置に対応できます。

反転型ギヤユニットハウジングと低騒音伝動装置を搭載したXシリーズインダストリアルギヤユニット
Xシリーズは京都工場にて組立出荷しています
Xシリーズは京都工場にて組立出荷しています

ユーザーやOEMメーカーにとって、堅牢で、運転の信頼性が高く、メンテナンスが容易なドライブを使用することは不可欠です。Xシリーズインダストリアルギヤユニットは、このような要件を効果的に満たします。

Xシリーズは堅牢なデザインと低騒音性を兼ね備えており、定格トルク、減速比も細かく段階的に設定されています。

1台のギヤユニットで左右の軸位置に対応

1台のギヤユニットで左右の軸配置に対応

用途に対応したオプション

Xシリーズのギヤユニットハウジングは反転できるため、非常に実用的です。1台のハウジングで左右両方の軸位置に対応できます。その結果、必要なバリアントの数が大幅に減り、より早く、より柔軟にお使いいただけるようになりました。

お気軽にお問い合わせください

  • ご要望に応じて専門分野の担当者が対応いたします。
  • 専門知識やツールを活かした最適なアドバイス / サポートをご提供いたします。

メリット

  • 短納期

    ドイツにて製造された高品質の部品(ハウジング・ギヤ・シャフト等)を京都工場に標準在庫(140~210枠)することで、短期間で組立出荷が可能です。
  • 高い信頼性

    非常に堅牢なハウジング、低騒音の伝動装置、効果的な冷却システムの採用により、運転の信頼性が高まりました。
  • 効率的なプロジェクトプランニング

    応用技術に関する専門技術者のノウハウや効率的なツールを活かしたプロジェクトプランニングが可能です。

特長

Xシリーズインダストリアルギヤユニットの特性および特長

  • 23種類のサイズ設定
  • 140~210枠は京都工場にて部品在庫した短納期出荷品
  • ヘリカルギヤ減速機とベベル・ヘリカルギヤ減速機
  • 210枠以下はモノコックハウジング / 220枠以上は水平分割式ハウジング
  • 反転型ギヤユニットハウジング
  • 自在な取付姿勢と軸勝手
  • 特徴的なモジュラーテクノロジー
  • さまざまなオプション
  • お客様のご要求仕様への対応

技術データ

ギヤ比およびトルク

表を閉じる
ギヤ減速機形式 ギヤ段数 減速比
i
定格トルクMN2
kNm 1)
ヘリカルギヤ減速機X.F.. 2段、3段、および4段 6.3~450 6.8~475
ベベル・ヘリカルギヤ減速機X.K.. 2段、3段、および4段 6.3~450 6.8~475
ベベル・ヘリカルギヤ減速機X.T.. 3段および4段 12.5~450 6.8~175
ここには表が保存されています。

ご要望に応じて、475~1,200 kNmのトルク範囲でプロジェクト別にソリューションを提供いたします。詳細については、弊社までお問い合わせください。
